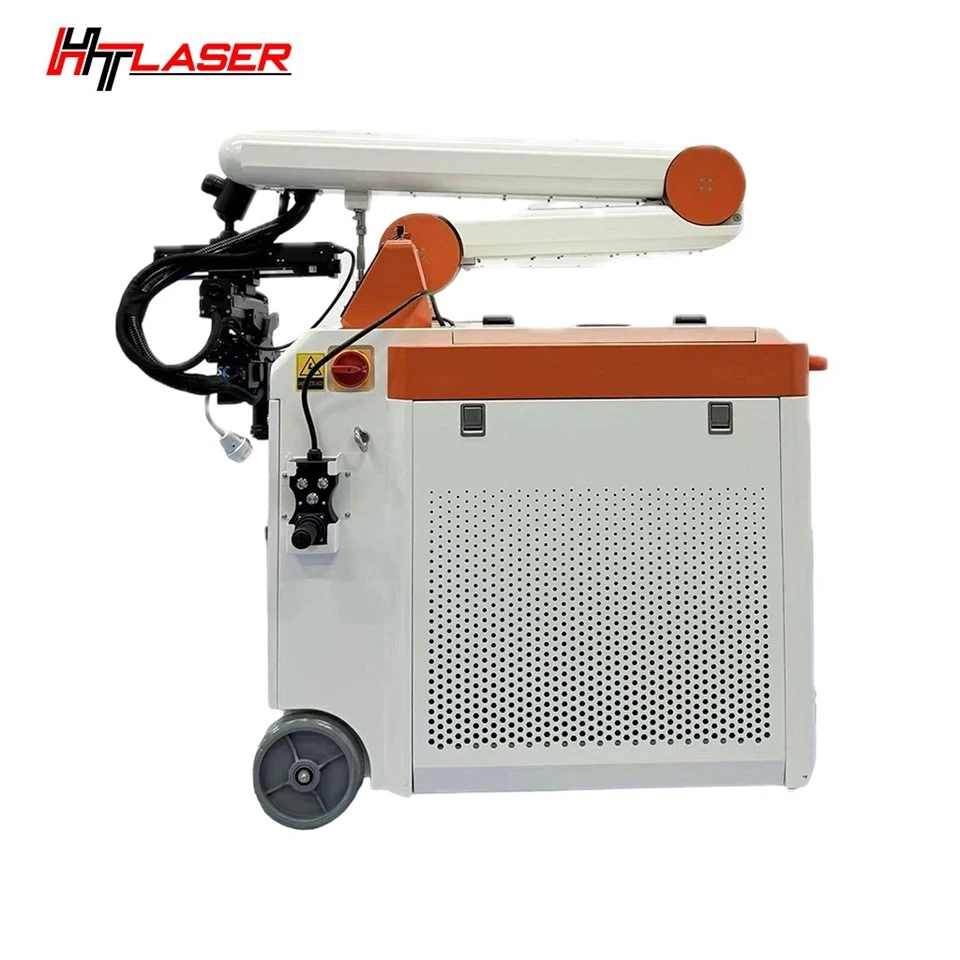

Огляд продукту

Система лазерного зварювання з консольною рукояткою поєднує зварювання волоконним лазером із подвійною-секційною консольною рукояткою для гнучкого зварювання великих, складних або важко{1}}-позиціонованих металевих заготовок.

Технічні параметри

Пункт	HT-MDS-QCW150	HT-MDS-QCW300	HT-MDS1500
Тип лазера	QCW волоконний лазер	QCW волоконний лазер	Волоконний лазер
Розмір плями	0,2–3,0 мм	0,2–3,0 мм	0,2–5,0 мм
Довжина хвилі лазера	1080 ± 10 нм	1080 ± 10 нм	1080 ± 10 нм
Ширина імпульсу	Менше або дорівнює 20 мс	Менше або дорівнює 20 мс	Менше або дорівнює 60 мс
Частота пульсу	Менше або дорівнює 30 Гц	Менше або дорівнює 30 Гц	Менше або дорівнює 5000 Гц
Система охолодження	Водяне охолодження	Водяне охолодження	Водяне охолодження
Система спостереження	CCD + мікроскоп, регульований на 360 градусів	CCD + мікроскоп, регульований на 360 градусів	CCD + мікроскоп, регульований на 360 градусів
Джерело живлення	AC220V, 50/60 Гц	AC220V, 50/60 Гц	AC220V, 50/60 Гц
Розміри машини	1380 × 1000 × 1240 мм	1380 × 1000 × 1240 мм	1380 × 1000 × 1240 мм
Вертикальне розширення	1500 мм	1500 мм	1500 мм
Горизонтальний охоплення	1600 мм	1600 мм	1600 мм

Примітка:Цю систему слід використовувати з належним лазерним захистом, навчанням операторів і заходами безпеки майстерні відповідно до місцевих вимог.

Ключові переваги

Дво-консольний важіль забезпечує 1500 мм вертикального досяжності та 1600 мм горизонтального досяжності для великих або важко{3}}розташуваних-заготовок.

Вихід волоконного лазера QCW забезпечує високо{0}}пікові-енергетичні імпульси з контрольованим надходженням тепла для точного зварювання металу.

ПЗС та мікроскоп із регулюванням на 360 градусів підтримують-спостереження за зоною зварювання в реальному часі.

Водяне охолодження підтримує стабільне терморегулювання під час роботи майстерні.

Нижні колеса полегшують пересування між робочими зонами та виробничими лініями.

Застосування системи лазерного зварювання з консольним плечем

Обробка листового металу
Для деталей з листового металу, які вимагають контрольованого формування зварного шва, чистого вигляду зварного шва та гнучкого доступу до зварювання.

Точне зварювання шасі та металевих корпусів
Для електронних корпусів, корпусів приладів, деталей шасі та металевих корпусів, які потребують контрольованого підведення тепла.

Зварювання металевих деталей автомобіля
Для автомобільних структурних і функціональних металевих частин, які потребують гнучкого доступу та послідовного формування зварних швів.

Компоненти промислового обладнання
Для каркасів машин, конструкцій обладнання та великих металевих компонентів, які важко зварювати на стаціонарних платформах.

Збірка структурних компонентів
Для металевих каркасів, кронштейнів і зібраних конструкцій, які вимагають локального зварювання з гнучким рухом руки.

Ремонт форм і інструментів
Для прес-форм, штампів та інструментів, які потребують локального ремонтного зварювання, гнучкого позиціонування та чіткого спостереження за процесом.

Налаштування

Конфігурація кронштейна
Конфігурація для розміру деталі, положення зварювання та необхідного робочого діапазону.

Доступ до зварювальної головки
Пристосований для бокового зварювання, зварювання країв, поглиблених ділянок або важкодоступних-місць-.

Схема системи спостереження
Положення ПЗЗ та мікроскопа можна регулювати відповідно до кута зварювання, огляду оператора та потреб огляду.

Сертифікати та інтелектуальна власність

Компанія Chinasky Laser отримала міжнародні сертифікати та досягнення в галузі інтелектуальної власності, зокрема:

Сертифікат-високотехнологічного підприємства
Сертифікація CE
Сертифікація FDA
Сертифікація системи управління якістю ISO9001:2015
4 національні патенти на винаходи
Більше 20 патентів на корисні моделі

Відповідні сертифікаційні документи можуть бути надані відповідно до вимог проекту та ринку.

Чому обирають нас?

20+ років досвіду роботи з лазерним обладнанням, що охоплює дослідження та розробки, виробництво та промислове застосування.

Клієнти в 100+ країнах і регіонах із глобальною технічною підтримкою.

Можливості продукту охоплюють зварювання, різання, маркування, очищення, плакування, зачистку та точну обробку матеріалів.

Підтримка-на основі проекту для оцінки процесу, вибору обладнання, проектування кріплення та інтеграції автоматизації.

Досвід роботи з електромобілями, батареями, охолодженням напівпровідників, фотоелектричними приладами, електронікою, медичним виробництвом і промисловим обладнанням.

Управління якістю, онлайн-інспекція та можливості відстеження виробництва підтримують узгодженість обладнання та контроль процесу.

Підтримка консультацій, встановлення, введення в експлуатацію, після{0}}технічне обслуговування та глобальна координація обслуговування.

FAQ

З: Яка різниця між HT-MDS-QCW150, HT-MDS-QCW300 і HT-MDS1500?

A: HT-MDS-QCW150 і HT-MDS-QCW300 використовують волоконні лазери QCW для імпульсного зварювання з контрольованим підведенням тепла. HT-MDS1500 використовує конфігурацію волоконного лазера для різних вимог до потужності зварювання. Відповідна модель залежить від матеріалу, товщини, розміру зварного шва та виробничих вимог.

Q: Який робочий діапазон консольної руки?

Відповідь: двосекційний консольний кронштейн забезпечує 1500 мм по вертикалі та 1600 мм по горизонталі.

Q: Чи використовує система водяне охолодження?

A: Так. Всі перераховані моделі використовують водяне охолодження для управління температурою під час роботи майстерні.

Q: Чи включає машина візуальне спостереження?

A: Так. Система містить ПЗЗ та мікроскоп із можливістю регулювання на 360 градусів для-спостереження за зоною зварювання в реальному часі.

З: Чи можна налаштувати систему для моєї заготовки?

A: Так. Конфігурація рукоятки, доступ до зварювальної головки, схема огляду та дизайн кріплення можуть бути переглянуті відповідно до вашого матеріалу, товщини, креслення заготовки, положення зварювання та необхідного результату зварювання.
